Электрика в бане: правила безопасности, выбор кабеля, щиток, светильники для парной
Баня — особое место. Здесь одновременно действуют три фактора, которых в обычной квартире не встретишь. Температура у потолка парной доходит до +110 °C, влажность достигает 95–100%, а воздух насыщен парами с солями и эфирными маслами. Обычная квартирная проводка в таких условиях — это прямой путь к короткому замыканию и пожару.
Главный документ для каждого электрика — ПУЭ, Правила устройства электроустановок. Именно здесь прописаны все требования к прокладке проводки в банях. В этом материале разберем ключевые правила, которые нельзя нарушать.
Почему баня — особый случай для электрики
Когда в парной поддают воду на камни, температура у потолка за пару секунд поднимается до +110...+120 °C. У стен на высоте полутора метров — около +80 °C. Корпус каменки и кабельный ввод в неё нагреваются до +180...+200 °C.
Обычный кабель ВВГ с ПВХ-изоляцией эти температуры не выдерживает. Предел рабочей температуры ПВХ — +70 °C. При +90 °C пластикат начинает течь, а при +130 °C — обугливаться. Второй фактор — влажность. После протопки в моечной и парной конденсат стекает по стенам и потолку. Если кабельный канал негерметичен, вода затекает внутрь. Даже хороший медный кабель через пару сезонов получает окисление жил и пробой изоляции.
Баня по классу электробезопасности относится к помещениям с повышенной опасностью согласно ПУЭ 7.1.13. Это означает повышенные требования к УЗО, заземлению и системе уравнивания потенциалов. Простая фраза «протянул кабель и поставил автомат» здесь не работает.
Что требует ПУЭ: основные пункты
Нормативные документы, которые необходимо соблюдать:
Зоны бани: разные требования к кабелю
В бане выделяют четыре зоны, и для каждой из них подход к выбору кабеля будет разным.
| Зона | Условия | Рекомендуемый кабель |
| Предбанник | Комнатная температура, сухо | ВВГнг-LS 3×2,5 (розетки), 3×1,5 (освещение) |
| Моечная | Высокая влажность, до +40 °C | ВВГнг-LS в металлорукаве с герметизацией |
| Парная | До +110 °C, влажность 95–100% | Термостойкий РКГМ, ПРКА, ПРКС, СКЛ |
| Зона каменки | До +180 °C у корпуса печи | РКГМ, СКЛ (до +250 °C) |
Для парилки нужен кабель с термостойкой изоляцией, который выдерживает нагрев до +180 °C. Это РКГМ, ПРКА, ПРКС, ПМТК. Бюджетный РКГМ имеет стекловолоконную оплетку, ПРКА — кремнийорганическую изоляцию, ПМТК — самая жаростойкая модификация, выдерживает до +200 °C.
Для предбанника и моечной подходит кабель с негорючей недымной изоляцией ВВГнг-LS или NYMнг.
Для подключения электропечи кабель от щита до клеммного бокса прокладывается в холодной зоне, под полом или по стене предбанника. Здесь работает обычный ВВГнг-LS 3×4 или 3×6 мм² в зависимости от мощности печи. А от клеммного бокса до ТЭНов нужен уже термостойкий РКГМ 3×2,5.
Минимальные сечения медных жил по ПУЭ: для освещения — 1,5 мм², для розеток — 2,5 мм².
Кабель для каменки: самый ответственный узел
К каменке должны подходить два кабеля.
Первый — питающий, от щита до клеммного бокса каменки. Он прокладывается в холодной зоне. Здесь работает ВВГнг-LS 3×4 или 3×6 мм².
Второй — внутренний кабель каменки, от клеммного бокса до ТЭНов. Это зона +180 °C, здесь нужен термостойкий провод. Подойдёт РКГМ 3×2,5 (до +180 °C) или СКЛ с силиконовой изоляцией, который держит до +250 °C.
Многие производители каменок, включая Harvia, Helo, Sawo и ТМФ, уже комплектуют свои печи термостойким проводом и клеммной коробкой. Задача электрика — подвести к этой коробке питающий ВВГнг-LS.
Распределительный щит: размещение и комплектация
Распределительный щит устанавливается только в предбаннике или комнате отдыха, подальше от парилки.
Важные правила установки щитка
Щиток нельзя располагать под помещениями с мокрыми технологическими процессами, такими как парильная или душевая, за исключением случаев с надёжной гидроизоляцией. Обязательна установка УЗО с номиналом тока утечки 10–30 мА. На каждую линию, питающую помещения с повышенной опасностью, ставится отдельное УЗО. Лучше использовать УЗО класса A, которое реагирует на переменный и пульсирующий постоянный ток. Автомат на розетки — 16 А, на освещение — 10 А. Вводной кабель через стену прокладывается в металлической гильзе, которая заполняется негорючим составом.
Важный момент. В деревянных банях единственный допустимый способ прокладки кабеля — в металлической трубе. Пластиковые гофры и короба не обеспечивают нужного уровня защиты.

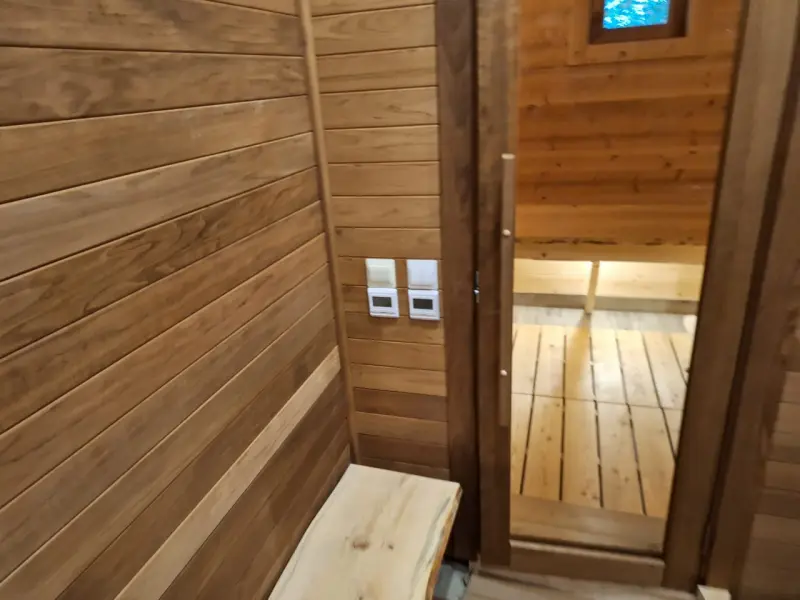

Розетки и выключатели: где можно, а где нет
Розетки и выключатели запрещено устанавливать в парной и душевой. Это прямое требование ПУЭ.
В предбаннике размещаются розетки с классом защиты не ниже IP44, со специальными крышками от брызг. Выключатели ставятся там же, у входа. Высота розеток от пола — не менее 30 см.

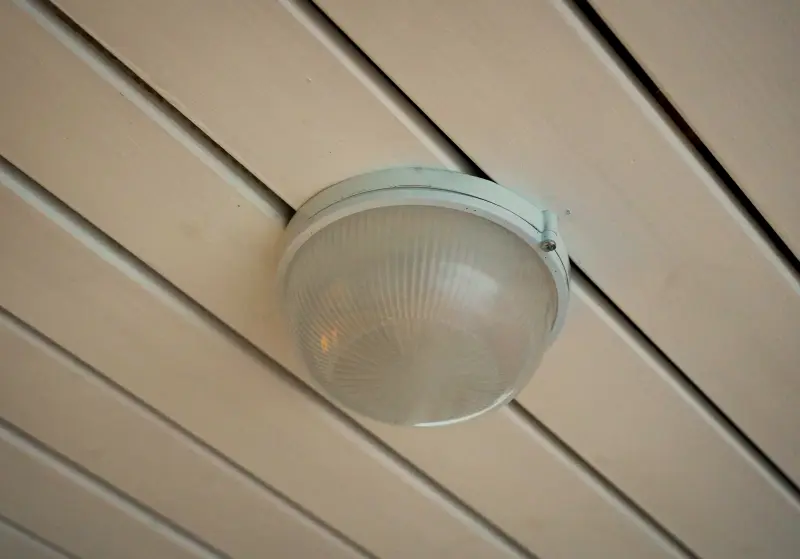

Светильники для парной: термостойкость и герметичность
Освещение в парной требует отдельного внимания. Светильник должен выдерживать одновременно высокую температуру и высокую влажность.
Требования к светильникам для парной:
Степень защиты — не ниже IP54, лучше IP65–IP67. Патрон должен быть керамическим, E27. Пластиковый патрон расплавится. Корпус из полиамида выдерживает до +125–130 °C. Обязательно жаропрочное стекло. Лампа должна быть специальной, предназначенной для бань и саун.
Распаечная коробка в парной не ставится. Все соединения выносятся в холодное помещение.
Что категорически нельзя делать
Прокладывать обычный кабель в зону высокой температуры. Изоляция ПВС, ШВВП и других бытовых кабелей начинает плавиться уже при 70–80 °C. В парной у потолка — до 120 °C.
Делать соединения в парилке. Скрутки, клеммы, коробки — только вне парилки. Там влажность до 90%, и любое соединение становится риском.
Не ставить УЗО. Каждая линия должна проходить через УЗО. Это не рекомендация, а требование ПУЭ.
Не делать заземление. Щиток должен быть заземлён. Иначе УЗО может не сработать или отключаться без причины.
Использовать скрутки. ПУЭ допускает только клеммные соединения, например WAGO и аналоги.
Вести проводку над печью. Это запрещено.
От компании «БаниКа»
Проектирование и строительство каркасных бань ведётся с пониманием, что электрика — это не второстепенный этап, а вопрос безопасности людей. В наших проектах, представленных в Каталоге каркасных домов, электрические узлы проработаны на стадии документации.
Применяются решения как для одноэтажных домов, так и для двухэтажных домов с учётом особенностей циркуляции воздуха и распределения нагрузок. Экономия на термостойком кабеле, УЗО и правильном монтаже не предусмотрена. Цена ошибки слишком высока.
Правильно спроектированная и смонтированная электропроводка в бане — это не просто комфорт. Это безопасность, которая остаётся незаметной, пока всё работает, и становится критической в аварийной ситуации. Мы делаем так, чтобы аварийных ситуаций не было.
