Как правильно читать архитектурный проект

Объясняем строительные чертежи простыми словами

Если вы впервые открыли архитектурный проект дома или бани, он может показаться сложным набором линий, цифр и непонятных обозначений. Но на самом деле всё несколько проще — это просто подробная инструкция, по которой строители будут воплощать ваш дом в реальность.. В этой статье мы разберём, как читать строительные чертежи простыми словами, чтобы вы точно знали, за что платите и что получите на выходе.

Что входит в архитектурный проект

Любой грамотный проект каркасного дома или бани состоит из нескольких логичных блоков. Не нужно вникать во все сразу — достаточно понимать, за что отвечает каждый раздел.

В стандартном комплекте вы найдёте:

• Поэтажные планы — вид сверху на каждый этаж.

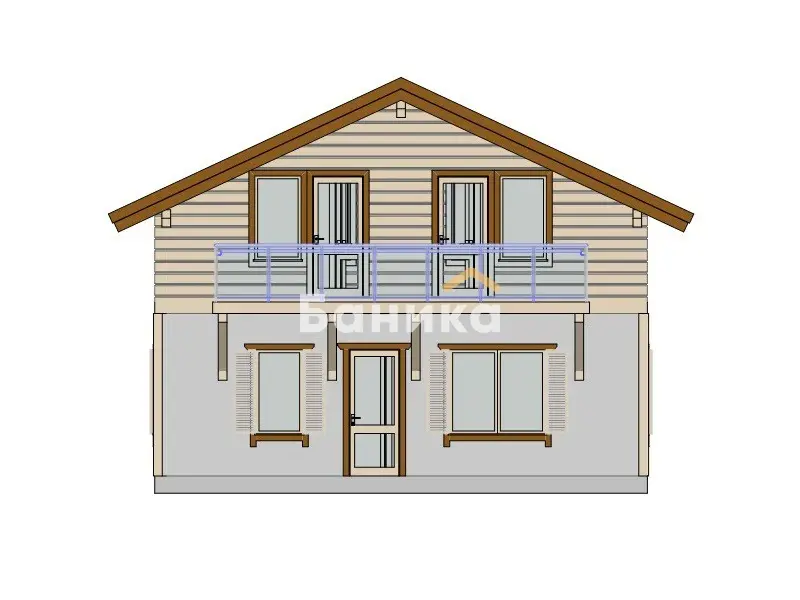

• Фасады — как здание будет выглядеть снаружи с четырёх сторон.
• Разрезы — «срез» дома, показывающий высоту потолков, конструкцию крыши и «пирог» стен.
• Узлы и детали — крупные схемы соединений: как крепится стропила, как утепляется пол, как примыкают окна.
• Инженерные схемы — разводка электрики, водоснабжения, канализации и вентиляции.

Если вы заказываете проект каркасного дома под ключ или проект бани, этот набор обязателен. Строительная технология требует точности, и любые ошибки на этапе чтения могут привести к проблемам при строительстве.

Поэтажный план: начинаем с самого понятного

Первое, что стоит открыть — это поэтажный план. Он показывает дом сверху, как будто вы сняли крышу.

Здесь вы видите комнаты, стены, окна и двери. У каждой комнаты указана площадь, и уже на этом этапе можно понять, удобно ли будет жить в доме.

Например, вы смотрите на план и видите кухню 9 м² и гостиную 18 м². Уже можно представить, как будет расставлена мебель и хватит ли места.

На что обращать внимание:

• Толщина линий. Жирные линии — это несущие или наружные стены. Тонкие — перегородки.
• Двери и окна. Дверь рисуется дугой: она показывает, в какую сторону открывается полотно. Окно — это разрыв в стене с двумя тонкими линиями (стеклопакет).
• Размеры. Числа вроде 3500×4200 означают внутренние габариты комнаты в миллиметрах. То есть 3,5 на 4,2 метра.
• Отметки уровней. Цифры вроде +0.000 или +3.000 показывают высоту пола относительно нулевой точки (обычно это уровень чистого пола первого этажа).

Разрезы: чтобы понять, как дом устроен внутри

Разрезы многим кажутся сложными, но на деле это очень полезная часть проекта. Представьте, что дом аккуратно разрезали и показали сбоку.

Становится видно, какая высота потолков, как устроена крыша, где утепление и перекрытия. Именно в разрезе закладывается теплоэффективность. Для бани здесь обязательно покажут узел примыкания печи, проходку дымохода через перекрытие и пароизоляцию парной. Без этих деталей парилка быстро начнёт «дышать» в стены, а дерево — гнить.

Нужно ли вообще разбираться в чертежах?

Базовое понимание все таки нужно, а вот глубокое погружение вам не потребуется.

Это поможет вам лучше понимать, что именно вам будут строить, задавать правильные вопросы и избегать недопонимания.

Что действительно стоит понимать заказчику

Вам не нужно уметь чертить узлы примыкания стропил или рассчитывать сечение балок. Но несколько простых навыков уберегут от недопонимания со строителями:

• Читать план этажа: понимать, где будет стена, а где — дверной проём; оценивать, удобно ли расположится мебель.
• Сверять размеры: если в плане комната 4×5 м, а на участке под неё отведено 3×4 м — это повод задать вопрос.
• Различать типы линий: несущая стена, перегородка, окно — это помогает визуализировать объём до начала стройки.
• Понимать логику разрезов: если на разрезе показан «пирог» стены с утеплителем 150 мм, а вам предлагают 100 мм — это повод уточнить, почему.

Этого минимума достаточно, чтобы контролировать процесс и чувствовать себя уверенно на стройплощадке.

Что лучше доверить специалистам

А вот здесь начинается зона ответственности профессионалов. Вам точно не нужно:

• рассчитывать нагрузки на фундамент и перекрытия;
• подбирать сечение стоек каркаса под снеговой регион;
• проектировать узлы вентиляции в парной бани;
• согласовывать прокладку электрики с пожарной безопасностью.

Ошибки в этих разделах не видны глазу, но могут стоить дорого: промерзающие углы, скрипящие полы, проблемы с проводкой. Именно поэтому архитектурный проект — это не просто «картинка», а расчётная документация, которую готовит квалифицированный специалист.

Представьте, что вы заказываете автомобиль. Вам не нужно знать, как устроен двигатель, чтобы им пользоваться. Но полезно понимать, чем отличается бензин от дизеля и почему важно менять масло.

И самый важный вывод

Можно потратить время и постепенно разобраться во всех нюансах архитектурного проекта. И это действительно полезно.

Но на практике большинство проблем возникает не из-за того, что человек «не понял чертёж», а из-за того, что проект и строительство делают разные люди.

Когда вы обращаетесь в компанию «БаниКа», которая занимается и проектированием, и строительством каркасных домов и бань, ситуация становится гораздо проще — ведь у команды уже есть большой опыт в строительстве. Проект сразу создаётся под конкретную технологию, все узлы продуманы, а строители работают по понятной им документации.
